超微細気泡散気装置 ELASTOX（エラストックス）
エラストックスは、超微細気泡散気装置です。
超微細気泡曝気は溶解効率がきわめて高く、汚水処理における消費電力を大幅に減らす事が出来ます。
種類もロール（筒型）、テラー（ディスク型）、プレート（板型）の三種類揃っています。 全面曝気式、水中撹拌機併用曝気方式、旋回流曝気方式いずれの場合にも設置可能です。
エラストックス散気装置はゴムメンブランを使用することにより、酸素溶解効率が非常に高い、逆流による目詰まりがなくブロワの間欠運転が可能等、様々なすぐれた特徴を兼ね備えています。
特徴
1. 酸素移動効率が非常に高い
従来型の散気装置よりも格段に高い酸素溶解効率を実現しました。それにより、ブロワーの消費電力を格段に削減でき、さらに処理能力向上も可能にします。
2. 幅広い通気量に対応
曝気停止から100％運転まで幅広い通気量に対応し、負荷変動への対応間欠運転等にも最適です。
3. 目詰まりの心配がない
メンブランに入れられた極小スリットは散気状態で圧力がかかると開き、
散気が停止し圧力がかからないと閉じるので、汚泥等の侵入を防ぎ目詰まりしません。
用途
- 活性汚泥曝気槽の酸化エアレーション
- 硝化の目的のための活性汚泥への酸素供給
- 汚泥を安定させるための酸素供給
- 川や湖、養魚場のエアレーション
- 中和のためのCO2通気
従来技術に比べて２～３倍の酸素溶解効率！

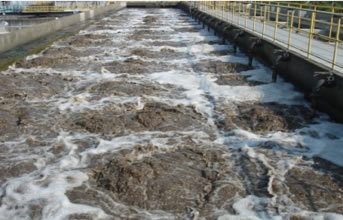

散気塔(エアレーター)型散気装置を使用
数センチ～数十センチの気泡
気泡の上昇速度が速く、気液接触面積が小さい
荒々しい曝気
酸素溶解効率 約8～12％(※1)

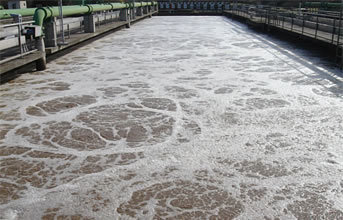

1～2mm程度の気泡を発生
気泡の上昇速度は遅く、気液接触面積は大きい
やさしい曝気
酸素溶解効率 約30％(※1)
(※１)散気水深4m、清水中、全面曝気
製品情報
超微細気泡散気装置 ELASTOX

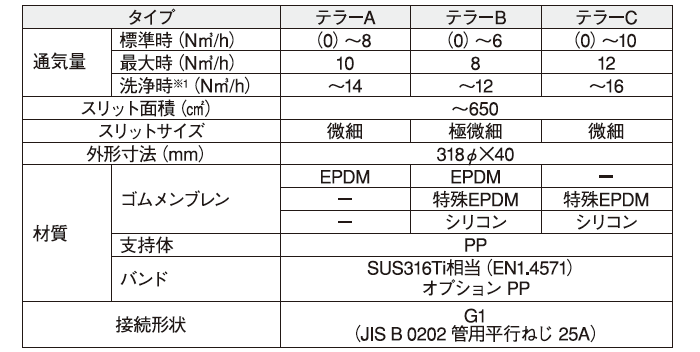

ディスク型
微細な特殊スリットから超微細気泡が生成されます。
ゴムメンブラン材質は、EPDM、特殊EPDM、シリコンゴムから選択できます。

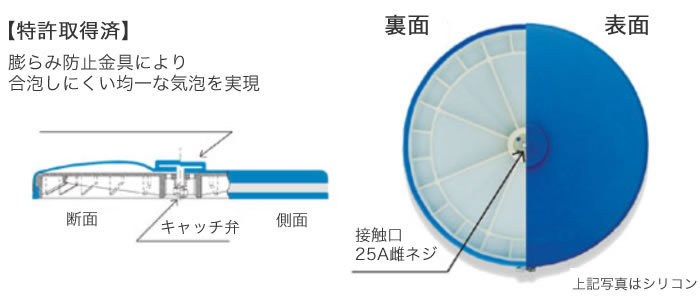

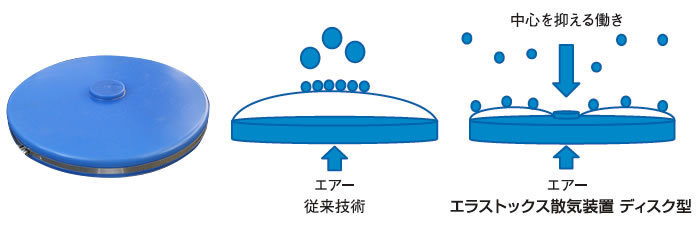

特許取得済みの膨らみ防止金具によって散気装置中心部の膨らみを抑えられるため、
表面全体から均一に、かつ非常に微細な気泡が発生する構造となっています。
また、ディスク型のため特殊な槽形状にも配置することが出来ます。
取付方法
溶接不要、穴加工のみで密封を実現
エラストックスディクス型散気装置の取付は、本体裏側中央部にある、G1ソケットを
使用します。取付け方法は、「サドル方式」、「G1ストレートニップル方式」、
「Rc１テーパーニップル方式」から選択できます。散気装置の取付けは、いずれの
方式でも特殊工具を使用することなく、容易に行うことができます。
1. サドル方式（ヘッダー管：鋼管／樹脂製の丸パイプ）
銅管または樹脂製の丸パイプに穴開け加工をしてサドルを差し込みます。
クランプナットを手で締め付ければサドルの取り付けは完了します。
サドル（PAT）
運転時に緩まないロック機能付き。
超微細気泡散気装置 ELASTOX

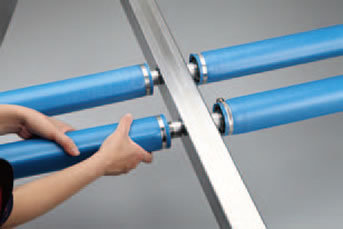

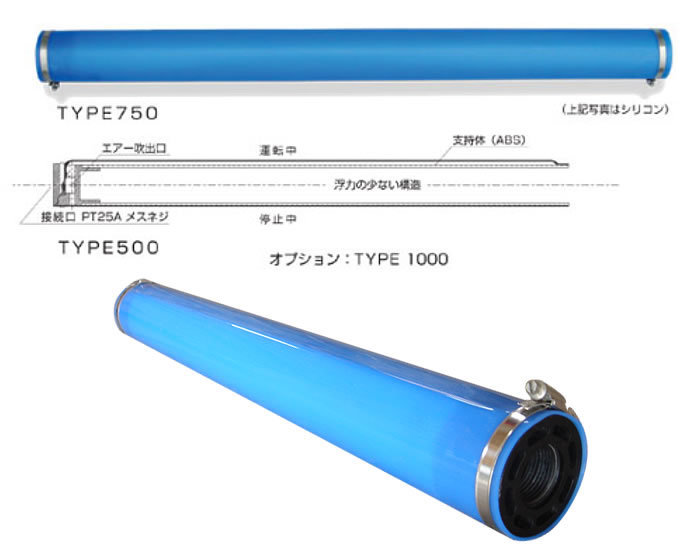

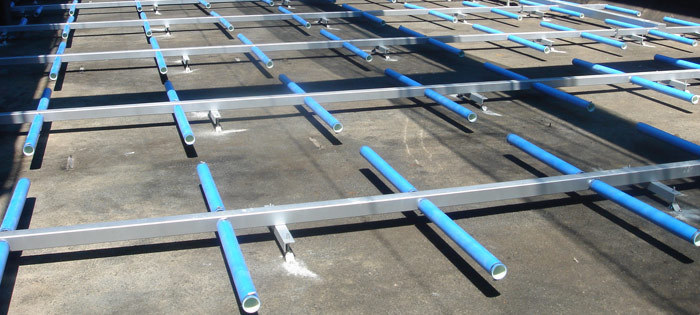

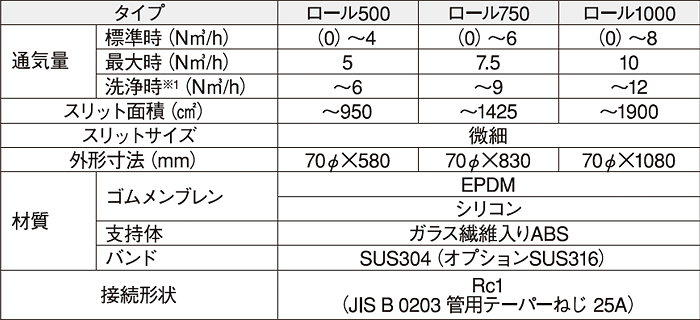

筒型
微細な特殊スリットから超微細気泡が生成されます。
ゴムメンブラン材質は、EPDM、シリコンゴムから選択できます。
従来型のセラミック散気装置等からの変更が容易です。
超微細気泡散気装置 ELASTOX

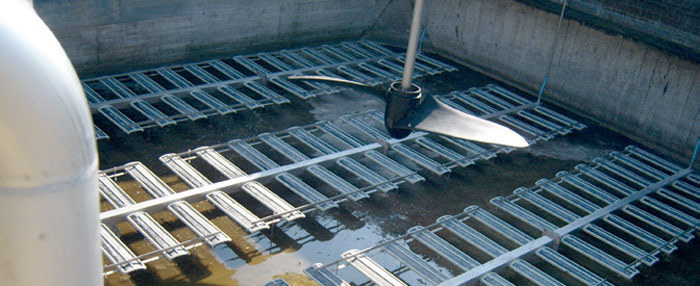

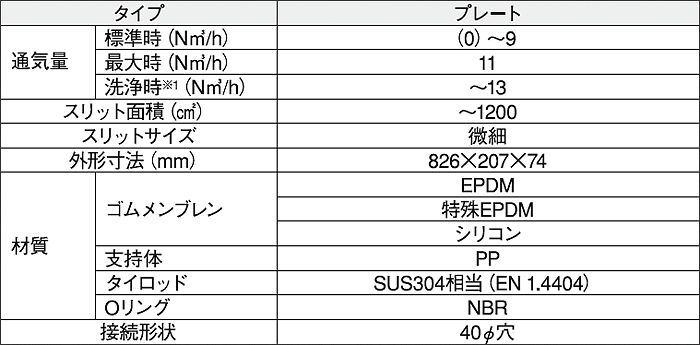

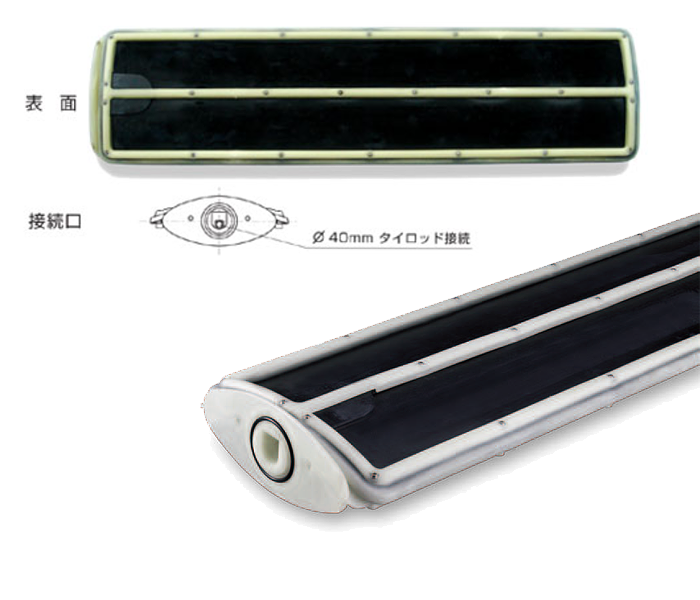

板型
微細な特殊スリットから超微細気泡が生成されます。
ゴムメンブラン材質は、EPDM、特殊EPDM、シリコンゴムから選択できます。

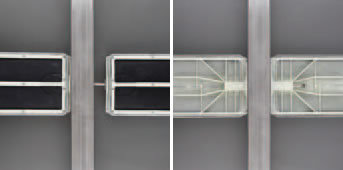

鋼管ヘッダー管に穴あけ加工し、散気装置を両側からヘッダー管に挟むようにしてボルトナットで取り付けるため、ヘッダー管加工が容易です。
取付方法
鋼管ヘッダー管（75mm以上の角パイプに限る）に穴開け加工し、散気装置を両側からヘッダー管を挟むようにしてボルトナットで締め付け、取り付けする方法です。
